PVC树脂瓦在生产过程中出现气泡或针孔问题，确实与PVC稳定剂的选择及使用密切相关。稳定剂的选择直接影响产品质量。高温加工时稳定剂若耐热不足，易引发气泡、糊料等问题。出现这些问题原因是什么，该如何去选择？看完炜林纳这篇文章，你将知道答案。
1. 稳定剂对气泡/针孔的直接影响
热稳定剂分解产生气体原因：某些低质量的铅盐稳定剂或复合稳定剂在高温加工时可能分解，释放气体（如CO?、HCl）。
钙锌稳定剂若配方不当（如硬脂酸锌过量），可能在高温下与PVC树脂反应生成挥发性副产物。表现为气泡集中在局部或整体分布，伴随轻微黄变。
解决：选用高热稳定性的环保稳定剂，严格控制稳定剂用量，避免过量添加。

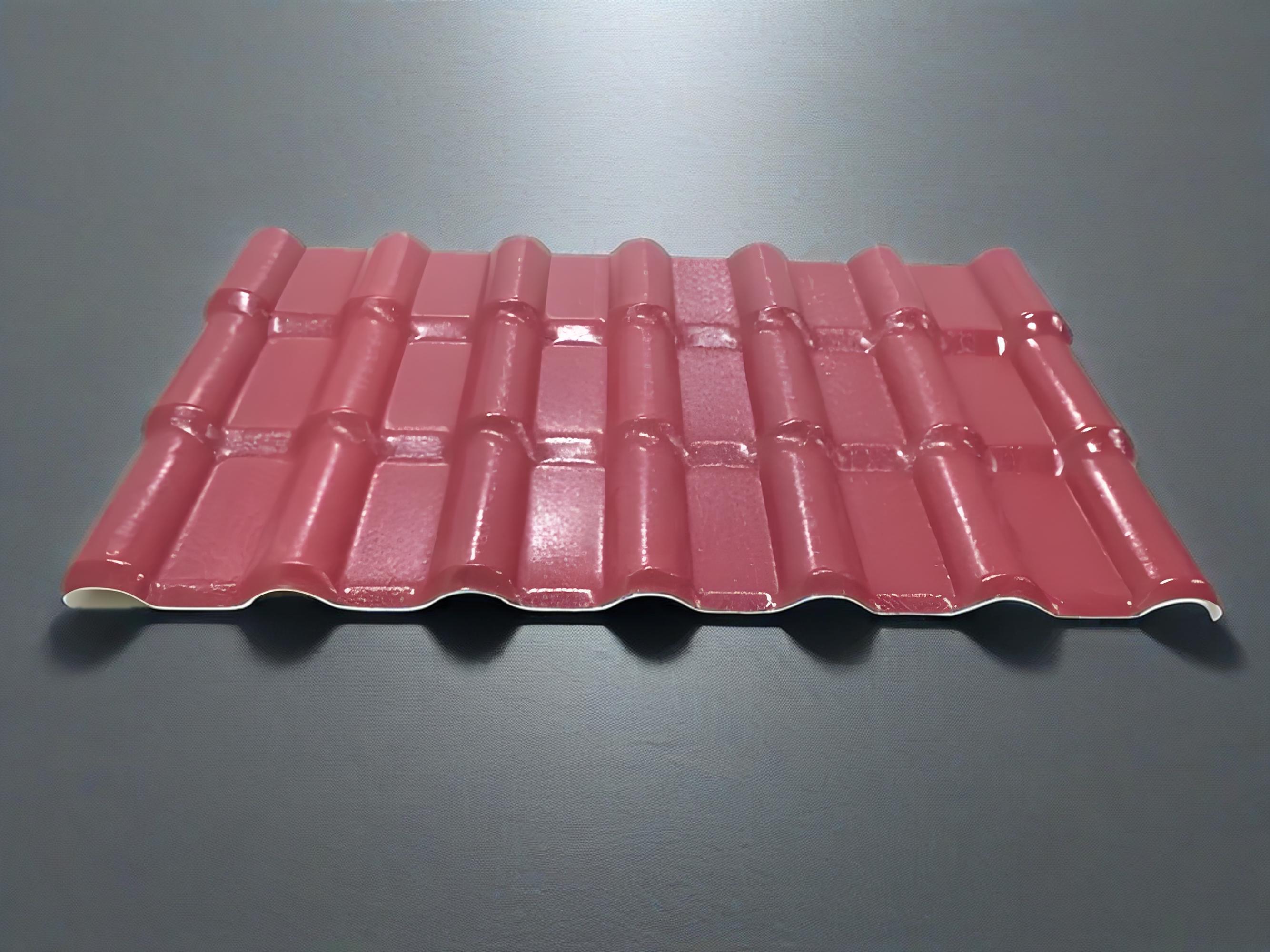

（PVC树脂瓦）
2. 稳定剂的间接影响
加工温度控制不当。稳定剂热稳定性不足时，需提高加工温度以保证塑化，但高温会加剧PVC分解（释放HCl气体）。表现为气泡伴随材料发黄或黑点。
解决：选择适合加工温度的稳定剂体系，避免温度波动。
（PVC树脂瓦应用场景）
3. 如何判断气泡是否与稳定剂有关？
观察现象：气泡伴随气味（如酸味）或局部变色，可能是稳定剂分解。
气泡均匀分布且无降解迹象，可能是其他原因（如原料含水、排气不良）。
实验验证：
更换稳定剂类型，观察气泡是否减少。降低加工温度5~10℃，若气泡减少，说明原稳定剂热稳定性不足。
炜林纳PVC树脂瓦铅盐稳定剂（WWL-203C）高耐热，耐候性佳，不析出，不糊料，润滑性好，很适用于PVC树脂瓦的生产。
总结
稳定剂并非气泡或针孔的主因，但若选择不当或与其他成分不匹配，会加剧气体生成或阻碍排气。需结合配方、工艺和设备综合排查，优先排除原料含水、挤出排气等常见问题后，再针对性调整稳定剂体系。
广东炜林纳，25年专业研发生产PVC热稳定剂。我司的树脂瓦铅盐稳定剂、钙锌稳定剂热稳定性能好、润滑平衡、可满足厂家对力学性能的要求。更多详情，可拨打13928576375，您的关注，我们的动力。
扫一扫!官方二维码
